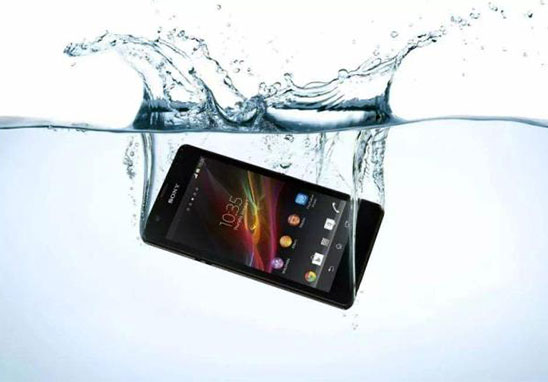

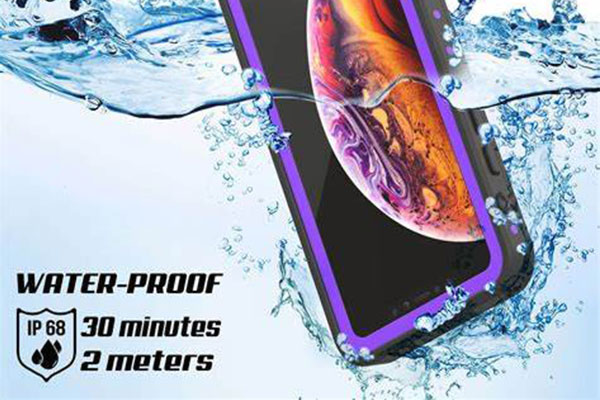

市面上的電子產品為了差異化，有越來越多的產品強調其具有防水功能，比如說蘋果強調其【iPhone XS】的防塵防水等級達到 IP68 最高等級，究竟這 IP 防塵防水等級是什么意思呢？IP 后面的數字又代表什么？
【IP代碼】其實是【Ingress Protection Rating（異物防護等級）】的簡稱，而它實際上是一種防塵及防水等級標準的稱呼，它被規范在GB/T4208、EN60529、IEC60529標準當中，它為機械和電子設備能提供了針對固態異物侵入（包括身體部位，如手指，灰塵，砂礫等），以及液態滲入等物體意外接觸產品時，產品所能提供何等程度的防護能力，訂立了一套標準，這套標準最早得到了多數歐洲國家的認可，之后也得到大部分電子產品的采用。
【IP編碼】大多以IP后面跟隨的兩個數字代碼來表示其防塵及防水等級能力：
第一個數字：表示產品可以防止固態異物侵襲的能力。通常表示產品可以用外殼來保護內部組件（比如電子與機械零件免受微塵侵入的能力）和防御外部物體進入其內部的能力。也就是防塵能力。
第二個數字：表示產品外殼可以抵御液體（通常指“水”）滲透的能力。也就是防水能力。
所以當你看到廠商或手機商宣稱其產品具有【IP??】時，就代表著其產品具有的防塵及防水等級能力，而這兩個數字所代表的意義大致如下列表格所描述（后面會在詳述測試的方法）：
IP防塵防水等級（Ingress Protection）
| 防塵等級 | 防水等級 | |||
| 0 | 無防護 | 0 | 無防護 | |
| 1 | 可阻擋大于 50mm 直徑之物體 | 1 | 可阻擋垂直落下的水花 | |
| 2 | 可阻擋大于 12.5mm 直徑之物體 | 2 | 可阻擋垂直15°角噴灑的水花 | |
| 3 | 可阻擋大于 2.5mm 直徑之物體 | 3 | 可阻擋垂直60°角噴灑的水花 | |
| 4 | 可阻擋大于 1.0mm 直徑之物體 | 4 | 可阻擋所有角度噴灑的水花、防潑水 | |
| 5 | 可防止大部分灰塵 | 5 | 可阻擋低壓水柱噴射 | |
| 6 | 可完全阻隔灰塵 | 6 | 可阻擋高壓水柱噴射 | |
| 7 | 可短時間放置于1米深的水中 | |||
| 8 | 可長時間放置于1米深的水中 | |||
不過得提醒大家注意，商家既然敢宣稱其產品具有何種IP等級，大多表示其產品真的有經過測試過，但測試是一回事，實際用起來可能又是另一回事了。
一般廠商會去測試做產品一定是沒有經過摔落(drop impact)的產品才會拿去做測試，因為工程師也怕找自己麻煩，而且人家測試的也一定是全新的樣機，意思就是說，如果你的產品自己已經做過摔落測試（自己不小心摔到了地上的意思啦?。?，那你的機體結構很有可能已經被改變，也極有可能已經出現縫隙，而變得容易進水，或是你的產品已經使用了一段時間，某些材質極有可能已經發生了質變（比如說橡膠隨著時間會硬化）而不能再起到原先的防水防塵功能，當你真的拿這樣的產品去潛水或沙漠中，就可能會有進水及進沙子的風險。
還有，大部分的產品應該都會禁止使用某些清潔劑清洗，因為清潔劑（比如酒精、肥皂水）經常會裂化防水或防塵材料，有些可能會硬化橡膠，或是讓塑膠產生龜裂，或是破壞電路板上三防漆(conformal coating)的涂層。
另外，這些產品的防水測試所使用的都是純水，頂多是自來水，如果把產品拿去浸泡在海水中，會因為海水中的鹽分與各種礦物質而裂化產品的材質，造成防水功能喪失的問題。
所以，當你想拿著這些號稱可以防水的產品前往戲水前，真的建議還是要詳閱商家的使用說明書，檢查看看哪些情況下使用是不在保修范圍內的，或是不被允許使用的，這樣才不會在日后手機進水維修時發生糾紛。
下面表列為【IP編碼】在工程師眼裡所代表的實際防塵及防水能力的詳細說明。
首先在【IP編碼】后面跟著第一個數字為固態異物防護，也代表防塵等級。 表格中從0～6等級依序往上遞升。
| 等級 | 物體大小 | 有效作用于 | 細節 |
| 0 | – | 無法保護接觸與外物入侵。 | |
| 1 | >50毫米 | 任何物品的大型表面，比如手背，但無法防御身體部位的有意接觸。 | 直徑50mm不附手柄或擋板之鋼球不得進入，且保持有適當空間距離。 |
| 2 | >12.5毫米 | 手指或相似物體。 | 直徑12.5mm不附手柄或擋板之鋼球不得進入，且保持有適當空間距離。 |
| 3 | >2.5毫米 | 工具、粗電線等。 | 直徑2.5mm之測試線不得進入，且保持有適當空間距離。 |
| 4 | >1毫米 | 大多數電線與螺絲等。 | 直徑1mm之測試線不得進入，且保持有適當空間距離。 |
| 5 | 防塵 | 并不完全防御灰塵進入，但必須有足夠的數量才能對設備的正常運作造成影響，并且完全防止接觸。 | 將測試樣品放入粉塵室，試驗持續8小時。 |
| 6 | 完全防塵 | 灰塵無法進入，完全防止接觸。 | 在最大2Kpa(20mbar)之減壓下，將樣品置入粉塵室測試8小時。 |
接著是【IP編碼】后面的第二個編碼，表示液體滲透防護，也代表防水等級。表格中從0～8等級依序往上遞升。
| 等級 | 防護于 | 測試目標 | 細節 |
| 0 | 無防護 | – | – |
| 1 | 滴水 | 垂直水滴應無負面效果。 | 測試時間：10分鐘。 水量等于每分鐘1mm雨量。 |
| 2 | 傾斜15°滴水 | 待測樣品外殼分別傾斜四個方向15°角，水滴分別滴落2.5分鐘。垂直水滴應無負面效果。 | 測試時間：共10分鐘。 水量等于每分鐘3mm雨量。 |
| 3 | 噴霧 | 以60°搖擺臂噴灑水霧落在設備上應無負面效果。 | 測試時間：5分鐘。 水量: 0.7L每分鐘 水壓: 80–100kPa |
| 4 | 潑濺 | 以360°搖擺臂噴灑水潑濺到設備上應無負面效果。 | 測試時間：5分鐘。 水量: 10L每分鐘 水壓: 80–100kPa |
| 5 | 低壓水柱 | 從噴嘴直徑6.3mm射出之水柱于任意角度噴射到設備外殼上應無負面效果。 | 測試時間：至少3分鐘。 水量: 12.5L每分鐘 水壓: 30kPa，距離為3M |
| 6 | 高壓水柱 | 從強力噴嘴直徑12.5mm射出的水柱從任意角度噴射到設備外殼上應無負面效果。 | 測試時間：至少3分鐘。 水量: 100L每分鐘 水壓: 100kPa，距離為3M |
| 7 | 浸入水中最多1米(M) | 設備外殼在明確的條件，包括水壓和時間下，浸入水中（最多浸入1M）時將不會因浸水而導致設備損壞。 | 測試時間：30分鐘。 浸入深度從設備底部至多為1M，從設備頂部至少為15cm。 |
| 8 | 浸入水中超過1米(M) | 設備可在制造商指定的條件下適合于長時間浸入水中。通常表示該設備為密封。然而在某些設備上，也可指水可以進入但不會造成負面效果。 | 測試時間：60分鐘。 浸入深度從設備底部至多為1M，從設備頂部至少為15cm。 |
以上就是關于防塵防水IP67或IP68等級意義及測試方法的介紹，廣東優科檢測具備IP54、IP56、IP57、IP65、IP66、IP67、IP68等防塵防水等級CNAS測試資質和測試能力，可提供電子電工產品IP防護等級測試服務。
