隨著生活水平的不斷提高，家用電器的普遍應用，大家對帶線插頭的安全也越來越重視。小編今天就為大家詳細講解一下，針對于一款英規帶線插頭做安規認證檢測，一般都要做哪些測試項目？測試的方法是什么？如何判定。

帶線插頭安規測試常見標準（根據客戶要求，選用標準有所不同）

GB/T 2099.1-2021替代GB/T 2099.1-2008《家用和類似用途插頭插座 第1部分：通用要求》

IEC60884-1-2013《家用和類似用途插頭插座 第1部分：通用要求》

AS/NZS 60884.1、DIN VDE 0620-1 《家用和類似用途插頭插座 第1部分：通用要求》

BS 1363-1 《13A 插頭、插座、轉換器和連接裝置,第一部分：帶 13A保險絲可拆卸和不可拆卸插頭規范 》

標準適用于戶內或戶外使用的、家用和類似用途的、僅用于交流電、額定電壓在50V以上但不超過440V、額定電流不超過32A、帶或不帶接地觸頭的插頭和固定式或移動式插座。

帶線插頭安規測試項目

1. 加速老化測試

它主要是對連接器插頭中含有rubber（橡膠） 和PVC 材料的產品來做測試。它的測試條件是將產品放入空氣流通的烘箱內，rubber 的烘箱內溫度為100±2°C 烘烤70個小時；PVC 的烘箱溫度為100±1°C烘烤96小時。取出后外觀上沒有變形，且硬度變化不能超過10個點，如果產品有多種顏色的塑料那么每一種顏色都要做。

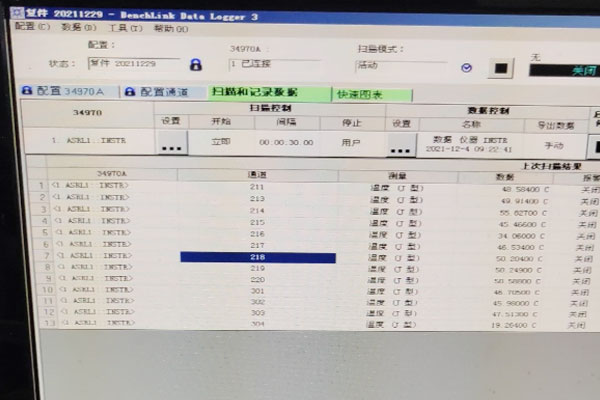

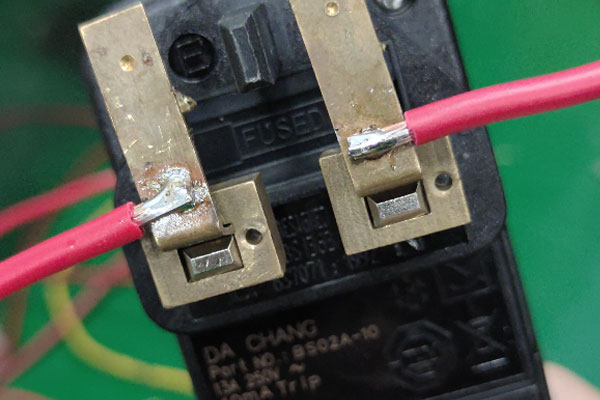

2. 溫升測試

目的：

確認連接器插頭中導體（回路）的電流負載能力，確保連接器在長期負載下的安全性?！?/span>　

測試要點：

a. 整個回路在負載電流下達到熱平衡方可開始測量溫度變化?！　　　　　?/span>

b. 測試電流/電壓為額定工作電流，工作電壓。　　 　　　　　　

c. 加載電流電壓持續時間依照回路達到熱平衡所需時間?！　?/span>

在25攝氏度室溫，1個大氣壓的環境下，通過@250VAC Min.的電流，系統導體（回路）任何一點的溫升不超過30攝氏度。

溫升要求的目的是避免溫升帶來的不良效應（如熱電效應，加速?gòu)椥约渥兊龋?，維持連接器在持續負載下的功能和壽命，同時避免產品溫度升高對消費者的影響。

3.插拔力測試（整個連接器插頭插座）

目的：

確認連接器在使用過程中產生的力量足以維持連接器功能和適合消費者的手感。　　　

測試要點：

a. 測試對像為整個連接器，full ass'y。 　　　　　　　

b. 測試作用軸為連接器正常使用的方向?！　　　　　　?/span>

c. 除非特別指定，測試速度定義為minute?！　?/span>

規范要求：

a. 插入力一般設定最大值。（35N Max.）?！　　　　　　?/span>

b. 拔出力一般設定最小值。（7N Min. initial;3N Min. Final），也有客戶要求設定最大值。

定義插入力是為了適合消費者的手感，定義拔出力是為了保證連接器在收到意外力的狀況下保持連接，不產生因意外力量使兩連接產品脫離而發生斷信。

插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。插拔力是消費者在使用產品的時候產生，只是有對接端（io/plug，jack/plug）方會產生插拔力，一般無對接端的，如battery/sim conn.不定義插拔力。測試過程產出的力量曲線圖包含很多資訊，可以從力量曲線圖上瞭解到連接系統在插拔過程中的應力狀況，找出異常點進行設計改善。

4.鎖緊力測試（整個連接器插頭插座）

目的：

確認連接器在使用過程中受到意外狀況（力量）下，接觸界面不分離，以確保意外狀況（力量）下的功能。　　

測試要點：

a. 測試對像為整個連接器，full ass'y 　　　　　　

b. 測試作用軸為連接器正常使用的方向　　　　　　　

c. 除非特別指定，測試速度定義為minute

規范要求：一般設定最小值（30N Min.）

鎖緊力為鎖緊機構仍在作用的狀況下硬使互相匹配的兩個連接器從工作狀態到完全分離所產生的力量 。此測試為破壞性測試，對于自鎖或半自鎖系統中的鎖緊力等同于拔出力。

5. 電流過載試驗

測試條件：

測試電壓：95%-105%的額定值

測試電流：150%額定值的直流

測試方法：

將相對應的插尾固定并連接上測試儀，通以上面所示的電流及電壓，將帶有牢固端子接有軟線相對應的插頭以每秒 760±75mm 的速度插入拔出插尾一次(每個方向行程為 64mm)。然后，將插頭插入拔出插尾 50 次，速率為每分鐘不超過 10 次，插頭插尾插合每次不超過 1 秒，在插合過程中插頭端子不能做調整，潤滑等動作。

結果評定：無電氣斷路或機械損壞，無火線或地線極開路現象，無端子或銅片熔焊現象，無燃燒現象，無影響使用功能的麻坑。

6.耐電弧試驗

測試條件：

測試電壓：95%-105%的額定值

測試電流：150%額定值的直流

測試方法：

將相對應的插尾固定并連接上測試儀，通以上面所示的電流及電壓，將帶有牢固端子接有軟線相對應的插頭以每秒 760±75mm 的速度插入拔出插尾一次(每個方向行程為 64mm).然后，將插頭插入拔出插尾250次，速率為每分鐘不超過10次，插頭插尾插合每次不超過 1 秒，在插合過程中插頭端子不能做調整，潤滑等動作。

結果評定：無電弧所致永久碳痕，絕緣材料起火現象。

7.耐沖擊試驗

測試方法：

試樣老化:90±1℃，7 天，冷卻到室溫后做測試，如非HPD 18AWG，則應從延伸出不超過 38mm，接上一段 HPD 型號的線材才進行此試驗。將1143mm長的試樣固定一點，把試樣放高 90°與支點成水平線(此時試樣到支點距離 965mm)，隨后此處連續鐘擺撞擊 1000 次，不得呈現裂紋，配件不適用或帶電部件會被意外觸及現象。

結果評定：試樣未呈現裂紋，無可帶電部件可觸及現象，無影響進一步使用的損壞。

8.漏電起痕測試（插頭保護材料）

測試條件：

試驗電壓：175V

試劑：溶液 A，50 滴，30s±5s/每滴

測試方法：

將樣品放在測試架上，樣品與裝置面板之間的距離為4毫米，這樣在溶液滴落時才能更好的產生電弧，每次測試樣品需要滴入50滴溶液，30S每滴，設置漏電起痕裝置的電壓為175V。

結果判定：測試結束后，觀察產品是否有燃燒現象，如果沒有，則樣品OK，反之，則NG.
