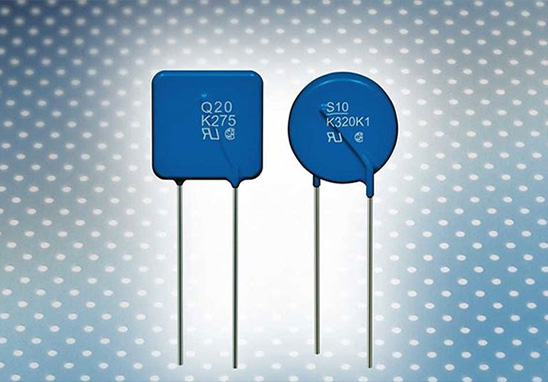

根據UL1449標準定義，MOV壓敏電阻屬于Type 5 SPD，壓敏電阻辦理UL認證需進行標稱放電電流測試 (In)，標稱放電電流是指SPD能夠持續承受通過而不損壞的雷擊電流幅值。
MOV壓敏電阻UL雷擊測試
測試方式：
15 surges， 8/20 us電流波進行測試
In 電流：
由制造商宣告 0.01, 0.05, 0.1, 0.15, 0.25, 0.5, 1, 1.5, 2, 2.5, 3, 5, 10 or 20 kA

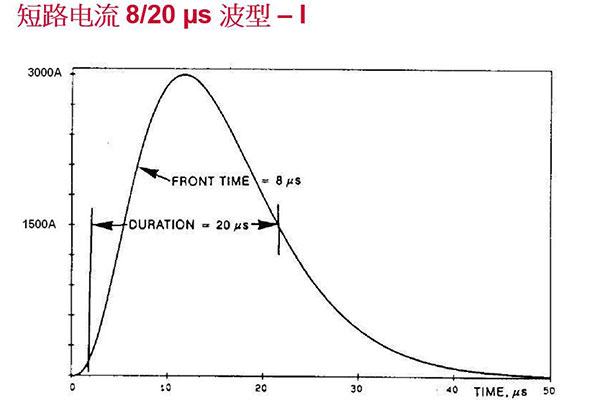

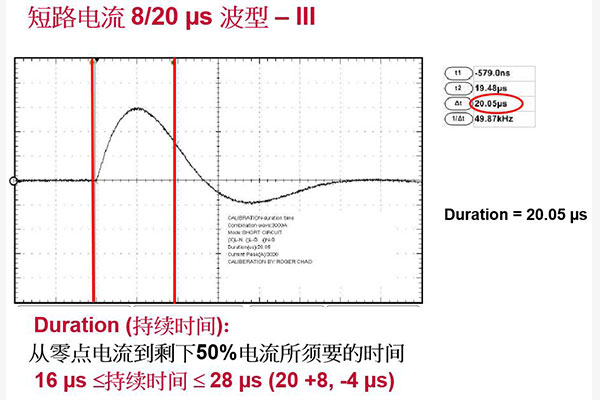

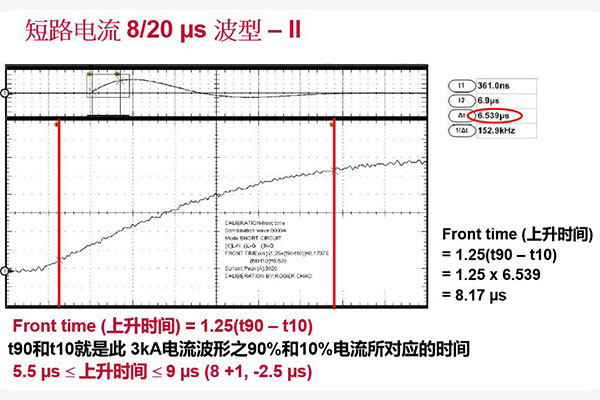

測試前要進行8/20 us電流校驗波量測：
須多準備1個測試樣品, 以通過樣品的短路電流進行量測

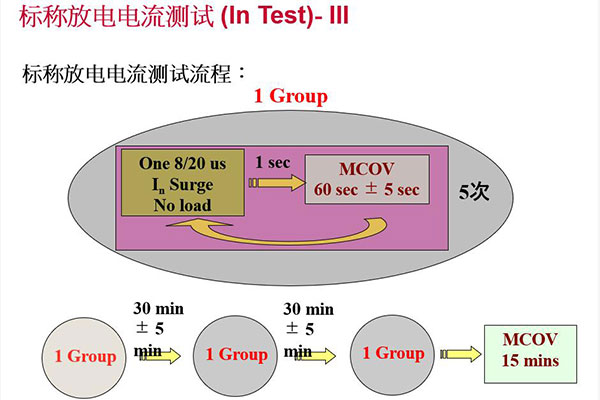

測試流程：
1. 未通電下，在制造商宣告的In 等級(見前頁)，以 8/20 us 電流波測試一次, 并紀錄MLV值
2. 在 1 秒內于樣品上加上 MCOV 電壓 60 秒 (+/- 5秒)
3. 上述步驟 1 和 2 重復 5 次
4. 步驟 1~3 結束后，樣品休息 30 分鐘 (+/- 5分鐘)
5. 上述步驟 1~4 重復 3 次 (一個樣品總共測 15 次)
6. 15 次 In 測試結束后，再加上 MCOV 于樣品上 15 分鐘

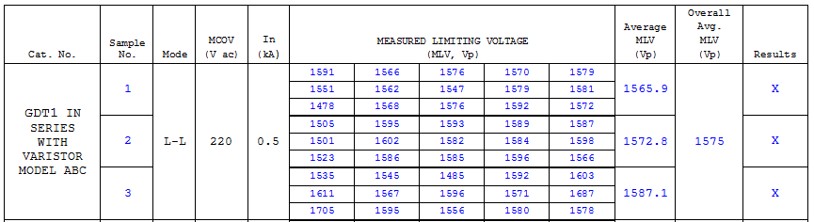

測試判定：
1. 將三個樣品所量測到的各15次MLV值平均， (四舍五入到10位數, Ex: 311 Vpk -> 310 Vpk)。
2. 測試過程沒有爆炸、起火相關的情況產生。
×
