0769-82327388
文章來源 : 廣東優(yōu)科檢測 發(fā)表時(shí)間：2022-09-16 瀏覽數(shù)量：
球壓測試是測試非金屬材料耐熱性的方法之一，適用于電工設(shè)備及其組件和零部件，還適用于除陶瓷以外的固體電絕緣材料?！?span style="text-indent: 28px;">電子電工產(chǎn)品著火危險(xiǎn)試驗(yàn) 第21部分：非正常熱》GB/T 5169.21、IEC 60695-10-2標(biāo)準(zhǔn)中定義了球壓測試方法。
1. 試驗(yàn)方法概述
測量和驗(yàn)證鋼球在指定的壓力和指定的溫度下，對(duì)試樣造成的壓痕尺寸d。
2. 成品試樣取樣方法
如果從產(chǎn)品上切割試驗(yàn)樣品：上表面和下表面大致平行，厚度至少為2.5mm。樣品應(yīng)是邊長最小為10mm的正方形平面或直徑為10mm圓形平面；
如果從產(chǎn)品上取得試驗(yàn)樣品不可行，則用一片同樣的材料作為試驗(yàn)樣品，材料片的厚度為3.0mm±0.5mm，應(yīng)有邊長至少為10mm的方形平面或直徑至少10mm的圓形平面。
3. 樣品狀態(tài)調(diào)節(jié)
試樣應(yīng)放置在溫度為15℃~35℃，相對(duì)濕度為45%~75%的大氣環(huán)境下至少24h。
注：對(duì)于機(jī)械性能易受濕度和溫度影響的材料，可提供更為嚴(yán)格的狀態(tài)調(diào)節(jié)條件。
4. 試驗(yàn)溫度要求
球壓測試通常需要在一個(gè)指定的試驗(yàn)溫度下進(jìn)行，以此來測定其是否符合規(guī)定要求。除非相關(guān)產(chǎn)品規(guī)范另有說明，試驗(yàn)方法應(yīng)在下述指定的溫度下進(jìn)行。
支撐載流部件的部件，試驗(yàn)溫度應(yīng)為40℃+(產(chǎn)品規(guī)范指定的)部件最大允許溫升；
對(duì)于其他部件，試驗(yàn)溫度則應(yīng)為環(huán)境溫度+(產(chǎn)品規(guī)范指定的)部件最大允許溫升。
注： 除非相關(guān)產(chǎn)品規(guī)范另有說明，對(duì)于支撐載流部件的部件，其試驗(yàn)溫度不應(yīng)低于125℃；而對(duì)于其他部件，試驗(yàn)溫度則不應(yīng)低于75℃。
5. 測試方法

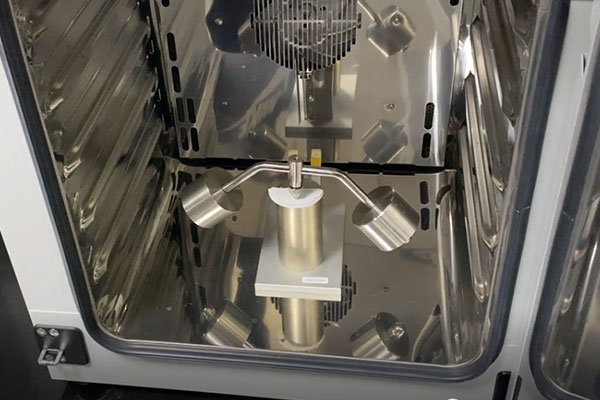

將測試用的球壓模具放進(jìn)烤箱，先加熱至設(shè)定的測試溫度，將試驗(yàn)樣品放置在樣品支座上大約中心的位置，輕輕將壓力球放在試驗(yàn)樣品中心位置，烘烤時(shí)間為1小時(shí)。1小時(shí)后取出樣品，放入20℃（±5℃）的水中保持6min（±2mim）時(shí)間，然后從水中取出樣品并去除所有水分。從水中取出后3分鐘內(nèi)，測量因壓力球而產(chǎn)生的壓痕最大尺寸。
6. 試驗(yàn)結(jié)果的評(píng)估
如果尺寸壓痕d不超過2.0mm，該試驗(yàn)結(jié)果為通過。
優(yōu)科檢測認(rèn)證是專業(yè)第三方阻燃測試機(jī)構(gòu)，可提供電子電工產(chǎn)品及材料水平垂直燃燒試驗(yàn)、灼熱絲試驗(yàn)、針焰試驗(yàn)、耐漏電起痕試驗(yàn)、球壓試驗(yàn)等阻燃測試服務(wù)。
獲取報(bào)價(jià)
如果您對(duì)我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個(gè)渠道給予我們反饋。您的留言我們會(huì)盡快回復(fù)！
0769-82327388
微信訂閱號(hào)
微信咨詢
<ul id="gmgk0"></ul>
