插頭溫升測試用夾緊元件焊接導線的類型和截面積是如何規定的？
文章來源 : 廣東優科檢測 發表時間：2022-11-23 瀏覽數量：
對于插頭產品，進行溫升試驗時，插頭插座標準規定將符合圖44尺寸要求的夾緊元件安裝在插頭的插銷上進行溫升測試，標準給出了夾緊元件的安裝位置，熱電偶布點要求以及螺釘?shù)臄Q緊力矩等，但并未對夾緊元件焊接導線的截面積、導線類型等作出具體規定。

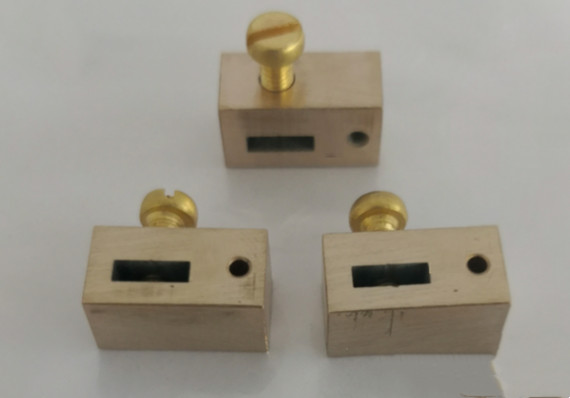

夾緊元件示意圖

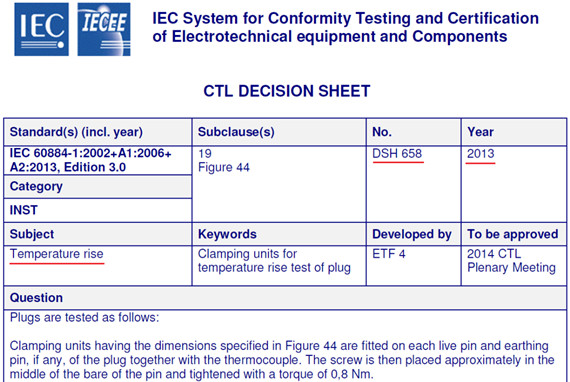

針對上述情況，2013年IEC CTL發布決議（No.DSH 658），對夾緊元件焊接導線的具體參數給出了明確規定，CTL決議內容如下：

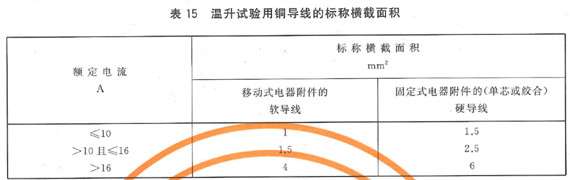

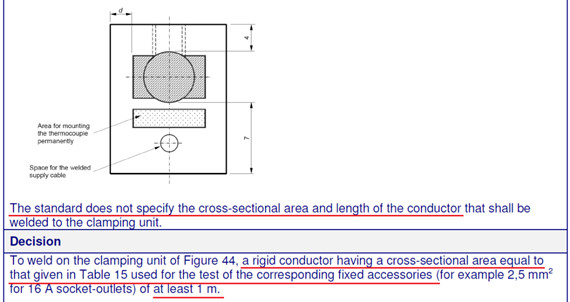

決議內容規定圖44中的夾緊元件，其焊接導線的技術要求應和標準表15中給出的固定式電器附件試驗用銅導線的參數一致。例如對于額定電流為16A的插頭，夾緊元件應焊接標稱截面積為2.5mm2的硬導線，且導線長度應至少為1m。
從決議內容也不難看出，插頭溫升用夾緊元件實際是模擬了固定式插座的插套，用夾緊元件來代替實際插座，因此其接線要求理應和固定式插座的接線要求保持一致。
×
