TYPE C連接器溫升測試機構
溫升測試是用來測量電子設備在工作條件下的溫度升高情況的一種測試方法。在許多情況下，這種測試被用來評估電子設備在正常工作條件下是否會發生過熱，以及過熱會對設備造成怎樣的影響。隨著快充逐步發展，對TYPE C連接器額定電流等級也越來越高，各大終端對TYPE C連接器的溫升測試也越來越重視。優科檢測認證是專業第三方電子電器檢測實驗室，可提供TYPE C連接器溫升測試服務，并出具權威認可的第三方檢測報告。
TYPE C連接器溫升測試方法
連接器溫升測試是通過在連接器端加載規定的額定電流，用溫控記錄儀來收集溫度變化的一項實驗。

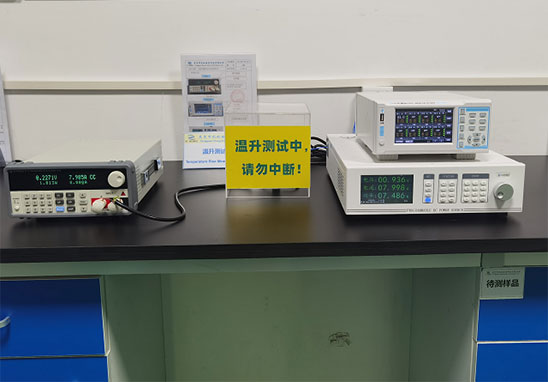

測試設備
負載儀：實現恒流
溫度記錄儀：監測溫度
直流電源：輸出電流
測試條件
依據USB TYPE C 協會規定要求：溫升測試，△T值:30 ℃ Max
額定電流依據客戶要求，一般為3A,5A,8A,10A或其它客戶要求。
影響連接器溫升測試結果的因素主要有：
1. 電源導體線徑是否合適，太細會導致升溫過快過高，影響最終實際結果，造成誤判；
2. 母座PCB銅箔粗細是否合適，原理同上；
3. 實驗環境是否穩定，需置于無空氣流動之環境，必要時使用防護罩；
4. 感溫線貼合是否OK，可以采用高溫膠布，有條件者，可以使用溫升膠固定;
5. 材料的選型，導電率越高的金屬，溫升值會越小。
×
