文章來源 : 廣東優科檢測 發表時間：2023-05-09 瀏覽數量：

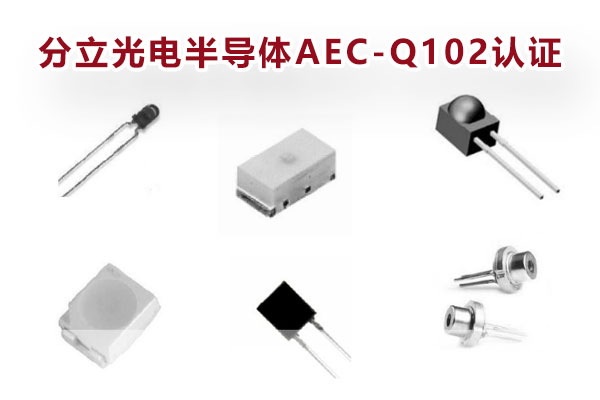

AEC-Q102是針對汽車電子使用的分立光電半導體元器件的車規級測試標準，同時也是目前最新針對車用LED通用的國際標準。標準中的試驗每項都是針車用LED所可能遭遇的環境來設計，以保護行車時的安全性，對光電器件的可靠性提出了嚴格的測試要求，大大提升了光電器件的使用性能。
| 序號 | 測試項目 | 縮寫 | 檢測方法 |
| A 加速環境應力試驗 | |||
| A1 | 預處理 | PC | JEDEC JESD22-A113 |
| A2a | 高溫濕工作壽命1 | WHTOL1 | JEDEC JESD22-A101 |
| A2b | 高溫濕工作壽命2 | WHTOL2 | JEDEC JESD22-A101 |
| A2c | 高濕度高溫反向偏壓 | H3TRB | JEDEC JESD22-A101 |
| A3a | 功率溫度循環 | PTC | JEDEC JESD22-A105 |
| A3b | 間歇使用壽命 | IOL | MIL-STD-750-1 Method 1037 |
| A4 | 溫度循環 | TC | JEDEC JESD22-A104 |
| B 組 加速壽命應力試驗 | |||
| B1a | 高溫濕工作壽命1 | HTOL1 | JEDEC JESD22-A108 |
| B1b | 高溫濕工作壽命2 | HTOL2 | JEDEC JESD22-A108 |
| B1c | 高溫反向偏壓 | HTRB | JEDEC JESD22-A108 |
| B2 | 低溫使用壽命 | LTOL | JEDEC JESD22-A108 |
| B3 | 脈沖壽命 | PLT | JEDEC JESD22-A108 |
| C 組 封裝組合完整性測試 | |||
| C1 | 破壞性物理分析 | DPA | Appendix 6 |
| C2 | 物理尺寸 | PD | JEDEC JESD22-B100 |
| C3 | 綁線強度 | WBP | MIL-STD-750-2Method 2037 |
| C4 | 綁線剪切 | WBS | JESD22-B116 |
| C5 | 芯片剪切 | DS | MIL-STD-750-2Method 2017 |
| C6 | 端子強度 | TS | MIL-STD-750-2Method 2036 |
| C7 | 凝露 | DEW | AEC-Q102-001 |
| C8 | 耐焊接熱 | RSG（-wave） | Lead containing devices per JESD22-B106Lead(Pb)-free devices per AEC-Q005 |
| C9 | 熱阻 | TR | JEDEC JESD51-50 JESD51-51 JESD51-52 |
| C10 | 可焊性 | SD | JEDEC J-STD-002 or IEC 60068-2-58(SMD)IEC 60068-2-20(Through hole) |
| C11 | 晶須生長 | WG | AEC-Q005 |
| C12 | 硫化氫 | H2S | IEC 60068-2-43 |
| C13 | 混合氣流測試 | FMG | IEC 60068-2-60 Test method 4 |
| C14 | 板彎曲 | BF | AEC-Q102-002 |
| E 組 光電驗證試驗 | |||
| E0 | 目檢 | EV | JEDEC JESD22-B101 |
| E1 | 應力前后電氣和光度試驗 | TEST | Section 2.3.7& User specification or supplier's standard specification |
| E2 | 參數驗證 | PV | individual AEC user specification |
| E3 | 靜電放電特性 HBM | HBM | ANSI/ESDA/JEDEC JS-001 |
| E4 | 靜電放電特性 CDM | CDM | AEC-Q101-005 |
| G 組 空腔封裝完整性測試 | |||
| G1 | 恒定加速度 | CA | MIL-STD-750-2Method 2006 |
| G2 | 變頻振動 | VVF | JEDEC JESD22-B103 Condition 1 |
| G3 | 機械沖擊 | MS | JEDEC JESD22-B110 |
| G4 | 密封性 | HER | JEDEC JESD22-A109 |
優科檢測是專業第三方AEC-Q102認證機構，實驗室具備AEC-Q102標準CNAS全項測試資質和測試能力，可提供車用LED分立光電半導體元器件AEC-Q102認證檢測服務，我們致力于為LED上中下游產品提供創新的品質解決方案，幫助LED廠商快速進入汽車電子市場。
