×
0769-82327388
文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2023-08-23 瀏覽數(shù)量：
可燃性UL94等級是應用最廣泛的塑料材料可燃性能標準。它用來評價材料在被點燃后熄滅的能力。根據(jù)燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。每種被測材料根據(jù)顏色或厚度都可以得到許多值。當選定某個產(chǎn)品的材料時，其UL等級應滿足塑料零件壁部分的厚度要求。UL等級應與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。
- 材料分類為UL94HB的水平燃燒測定方法。
- 材料分類為UL94V-0 ULV-1 ULV-2的垂直燃燒測試方法。
- 材料分類為UL-5V的垂直燃燒測試方法。
- 材料分類為94VT M-0、94VT M-1、94VT M-2的垂直燃燒測試方法。
- 材料分類為UL94HB的水平燃燒試驗。
130×13(mm) 光滑邊緣從末端沿其長度分別在25mm和100mm處標上刻度線，點燃燃燒器，灼燒30s（不改變?nèi)紵魑恢茫言嚇右崎_）測試0-25mm的燃燒速度。若不到30s就燃燒到25mm處，則撤去火焰，測試火焰前沿到25mm的速度。
每個試驗應測5個試樣，取最大燃燒速度或燃燒長度為為材料評定標準。
- 對于厚度為3-13mm的試樣，如燃燒速度不大于38mm/min或對于厚度小于3mm，燃燒速度不大于76mm/min或試樣燃燒100mm前熄滅，該塑料可劃歸為UL94HB。

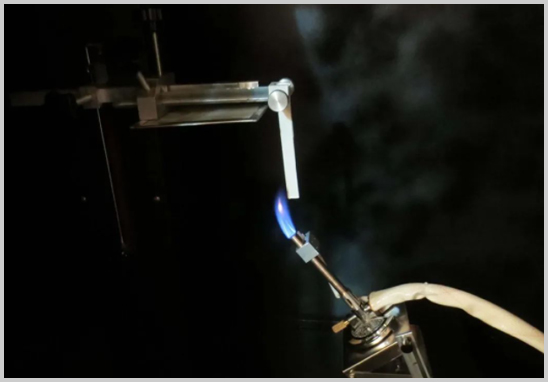

- 材料分類為UL94 V-0、UL94 V-1、UL94 V-2的垂直燃燒試驗。
根據(jù)樣品燃燒時間，是否引燃脫脂棉等結果，從高到低分為UL94 V-0、UL94 V-1、UL94 V-2。
對樣條(130×13 mm)點火10mm,移走火源,記錄有焰燃燒時間,若在30mm自熄,則從新點燃10mm記錄有焰和無焰續(xù)燃時間,同時觀察是否產(chǎn)生有焰熔滴和熔滴是否引燃脫脂棉。
| 試樣燃燒行為 | V-0 | V-1 | V-2 |
| 試樣數(shù) | 5 | 5 | 5 |
| 點燃次數(shù) | 2 | 2 | 2 |
| 每次點燃后單個試樣最長有焰燃燒時間/s | 10 | 30 | 30 |
| 第二次點燃后單個試樣最長無焰燃燒時間/s | 30 | 60 | 60 |
| 5個試樣10次點燃后最長有焰燃燒總時間/s | 50 | 250 | 250 |
| 有無熔滴和熔滴是否引燃棉花 | 否 | 否 | 是 |
| 是否燃燒到固定夾 | 否 | 否 | 否 |
獲取報價
如果您對我司的產(chǎn)品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
0769-82327388
微信訂閱號
微信咨詢
