文章來源 : 廣東優科檢測 發表時間：2019-04-24 瀏覽數量：
廣東優科檢測是UL、TUV、CQC授權的第三方檢測認證實驗室，可提供GB/T6346、GB/T2693、IEC60384、IEC60252、UL60384、UL810標準的電容器UL認證、TUV認證、CQC認證檢測和技術咨詢服務。
接下來廣東優科檢測依據最新版的標準IEC 60384-14：2013介紹抑制電源電磁干擾用電容器（標準名稱為抑制電源電磁干擾用固定電容器）的分類及主要涉及電氣安全的測試項目，強調該電容器在電氣安全中的重要性，為相關企業采用該標準提供指引。
一、電容器介紹
抑制電源電磁干擾用固定電容器主要用于電氣和電子設備，并跨接到電源線，且電源線之間的電壓不超過1000V直流或交流有效值，或任一電源線與地之間的電壓不超過1000V直流或交流有效值，頻率不超過100Hz。其作用是降低電氣、電子設備或其他干擾源產生的電磁干擾。
1. 電容器分類

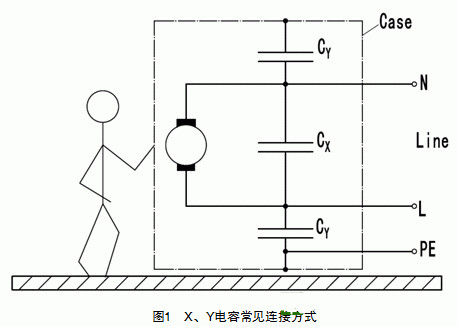

抑制電源電磁干擾用電容器一般分為兩類：X類電容器（capacitor of Class X）和Y類電容器（capacitor of Class Y），X類電容器一般跨接在電源線兩端，Y類電容器一般是跨接在電源線與地之間（見圖1）。所以無論是X類電容器還是Y類電容器都必須滿足電氣安全規則，尤其是Y類電容器還需要保證電氣安全中的人身安全。X類電容器和Y類電容器也因此常被稱為安規電容器。家用電器或其他電氣設備所采用的X類電容器和Y類電容都必須按照抑制電源電磁干擾用固定電容器的標準通過電氣安全測試。
1.1 X類電容器（capacitor of Class X）

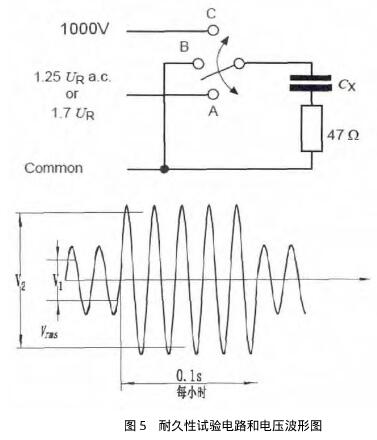

X類電容器適用于在電容器失效時不會導致電擊危險的場合，如跨接電源線兩端。X類電容器按疊加到電源電壓上的峰值電壓（在使用中可能承受的）大小分為兩類：X1和X2（注：在最新版標準IEC 60384-14：2013中取消了X3類電容器）。這個脈沖電壓可以是由于外部線路受到雷擊而引起，也可以是由于開關使用電容器的設備而引起?？缃与娫淳€之間的脈沖電壓相對于電源線與地線之間的脈沖電壓低，在依據標準對電容器進行耐久性試驗前，需要先對進行脈沖電壓測試。具體施加的峰值脈沖電壓值UP見表1。
| 小類 | 使用時的峰值脈沖電壓 | 應用 | 耐久性試驗前施加的峰值脈沖電壓 UP |
| X1 | >2.5kV ≤4.0kV | 高脈沖應用 | CN≤1.0μF, UP=4.0 kV CN>1.0μF, UP=4/ kV |
| X2 | ≤2.5kV | 一般應用 | CN≤1.0μF, UP=2.5 kV CN>1.0μF, UP=2.5/ kV |
1.2 Y類電容器（capacitor of Class Y）
Y類電容器適用于在電容器失效時會導致電擊危險的場合，如跨接電源線與地之間，這就要求Y類電容器能夠承受更高的脈沖電壓。Y類電容器根據不同的應用分為Y1、Y2、Y4三類（注：在最新版標準IEC 60384-14：2013中取消了Y3類電容器）。同樣，在依據標準對電容器進行耐久性試驗前，需要先對進行脈沖電壓測試。具體施加的峰值脈沖電壓值UP見表2。
| 小類 | 跨接的絕緣類型 | 額定電壓范圍 | 耐久性試驗前施加的峰值脈沖電壓UP |
| Y1 | 雙重絕緣或加強絕緣 | ≤500 V | UP=8.0 kV |
| Y2 | 基本絕緣或附加絕緣 | 一般應用 | CN≤1.0μF, UP=5 kV CN>1.0μF, UP=5/ kV |
| Y4 | 基本絕緣或附加絕緣 | 一般應用 | UP=2.5 kV |

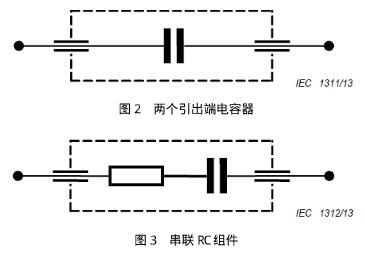

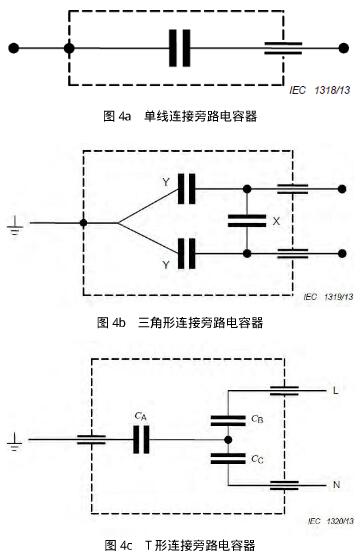

圖2是一種具有兩個引出端的抑制電磁干擾電容器，圖3是帶有串聯RC組件的抑制電源電磁干擾用電容器組件，這是一種電阻器與X類或Y類電容器串聯的功能組合。當內容不矛盾時，應將“電容器”理解為“電容器或RC組件”。

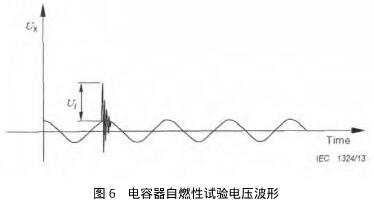

| 類別 | 額定電壓范圍 | 試驗A | 試驗B或C |
| X1 X2 | ≤1000V | 4.3UR (d.c.) | 2UR+1500 V(a.c.) 最小值為2000 V(a.c.) |
| Y1 | ≤500V | 4000 V(a.c.) | 4000 V(a.c.) |
| Y2 | ≥150V ≤500V | UR+1200 V(a.c.) 最小值為1500 V(a.c.) | 2UR+1500 V(a.c.) 最小值為2000 V(a.c.) |
| Y4 | <150V | 900 V(a.c.) | 900 V(a.c.) |
| 注：試驗A為電容器引出端之間耐壓測試，試驗B或C為引出端與電容器外殼間耐壓測試。 | |||
